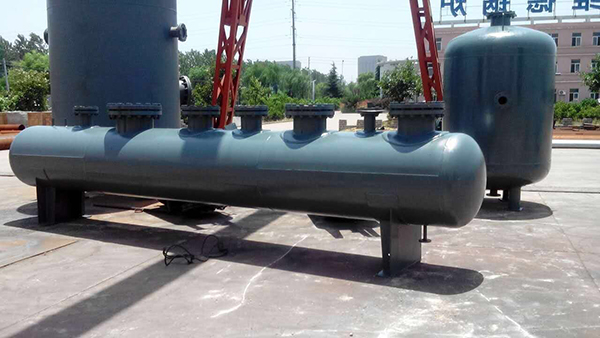

分氣缸

分汽缸概述：

分汽缸也叫分汽包，它是蒸汽鍋爐的主要配套設備，廣泛用于發電、石油化工、鋼鐵、水泥、建筑等行業。

分汽缸性能結構：

分汽缸及蒸汽聯箱是鍋爐的主要配套設備，用于把鍋爐運行時所產生的蒸汽分配到各路管道中去，分汽缸系承壓設備，屬壓力容器，其承壓能力，容量應與配套鍋爐相對應。分汽缸主要受壓元件為：封頭，殼體材料規格型號為ф200-ф1200，工作壓力為0.6-1.6MPa，特殊規格型號可根據用戶要求另行安排設計。

分汽缸主要受壓元件為：封頭、殼體、法蘭材料均為Q235-B、20#、Q345R，規格型號為：ф159-ф1500，工作壓力為1-2.5MPa，工作溫度：0～400℃,工作介質：蒸汽、冷熱水、壓縮空氣。特殊規格型號可根據用戶要求另行安排設計。

分汽缸技術規格：

　　介質為蒸汽時，應按《壓力容器規程》規定設計，并確定筒體直徑、材質及厚度，一般原則：筒體直徑應為最大接管管徑的2-2.5倍，一般可按筒體內流體流速確定，材質10-20#無縫管、Q235B、20g、16MnR板材卷制，接管數由工程設計決定。

分汽缸訂貨須知：

1、提供流量、壓力、溫度參數。

2、提供進汽、出汽、疏水管道直徑、數量。

3、是否對分汽缸要求大小尺寸。

4、是否要壓力表、溫度表、安全閥。

中文名分汽缸：外文名separate cylinder

分(集)汽缸概述：

分集汽缸是由分汽缸和集汽缸組合而成的汽流量分配和會集裝置。分汽缸是將一路進汽通過一個容器分為幾路輸出的設備，而集汽缸則是將多路進汽通過一個容器一路輸出的設備。其管理若干的支路管道，分別包括回汽支路和供汽支路，其較大多為DN200-DN1200不等，用鋼板制作，屬于壓力容器類專業制造，其需要安裝壓力表溫度計。它一方面將主干管的汽按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的汽流匯集，并且輸入回汽主干管中，實現循環運行。其回汽再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。

集分水器概述：

集分水器又名分集水器是由集水器和分水器組合而成的水流量分配和會集裝置。分水器是將一路進水分散為幾路輸出的設備，而集水器是將多路進水匯集起來在一路輸出的設備。結構由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成直徑較大的筒體上裝有人孔或手孔，材質由碳鋼板卷制，或無縫鋼管制作而成，能承受一定壓力，屬于壓力容器類專業制造，外表面做防腐或保溫處理。集分水器的筒體上根據需要連接多個進出水管，可將各路水匯集或將一路水分流，筒體上裝有壓力表或溫度計，可方便觀察筒體內水流狀態。筒體的下端部裝有排污口，用于清洗筒體時的污水流出.其型號多為DN2000-DN1500不等。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。它區別于熱交換機組、真空脫氣機等其他空調系統里面的產品，分集水器主要用于水路系統。

集分水器產品特點與技術創新：

1、嚴格按照國家標準圖集《05K232分集水器分汽缸》設計制作，筒體壁厚達到要求。 2、根據實際使用情況，優化壓力表及溫度計接口，便于安裝使用，測溫準確。

3、根據各接管法蘭，選用蝶閥專用法蘭或者平焊法蘭，確保法蘭與對應閥門的匹配，法蘭與閥門接觸面積大，強度高，少泄露。

4、所有焊接接口均打磨光滑，出廠前壓力試驗超過國家標準，確保穩定運行。

5、出廠前做水壓試驗,確保產品使用過程中無泄露。

6、可根據用戶需要設計集分水器尺寸,確保使用效果。

集分水器的產品選型及計算方法：

1、筒體直徑比汽水總管的直徑大兩號以上。

2、一般可按流經筒體流速計算得出，水的流速一般取0.1m/s------1.0m/s.

3、筒體長度L根據接管的個數，直徑大小，管間距來計算，

L=130+L1+L2+L3+Li+120+2h

筒體需要保溫時l=d1+d2+120

筒體不需要保溫時l=d1+d2+80

4、筒體上的疏水管及排污管的方位由工程設計決定。

集分水器安裝使用注意事項：

1、支架安裝高度由工程設計人員決定，但不得超過1000mm,支架安裝前應做防腐處理。

2、支架安裝應滿足筒體熱脹冷縮的要求，應一端固定，另一端采用活動或滑動支架，確保支架工作狀態下的熱脹冷縮。

3、工作壓力超過1.0MPa時，在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。

集分水器產品應用范圍：

1、 蒸汽或熱水鍋爐房的蒸汽、冷凝水、的分配和集中

2、 空調機房冷水的分配和集中

3、 工業廠房中高低壓蒸汽、冷凝水、熱水、冷卻循環水的分配和集中

分氣缸性能結構：
1、分氣缸是鍋爐的主要配套設備，用于把鍋爐運行時所產生的蒸汽分配到各路管道中去，分氣缸系承壓設備，屬壓力容器。分氣缸的主要功能是分配蒸汽，因此分氣缸上有多個閥座連接鍋爐主汽閥及配汽閥門，以便將分氣缸中蒸汽分至各需要之處。分氣缸主要受壓元件為：配汽閥座、主汽閥座、安全門閥座、疏水閥座、壓力表座、溫度表座；封頭、殼體、法蘭材料均為Q235-A/B、20g、16MnR，規格型號為ф159-ф1500，工作壓力為1-2.5MPa，工作溫度：0～400℃,工作介質：蒸汽、冷熱水、壓縮空氣。

2、品種齊全，適用范圍廣。工作壓力最高可達16Mpa。
3、產品質量保證。每臺分氣缸均按國家標準制造、檢驗與驗收。分氣缸出廠時由工廠檢驗合格后經當?shù)刭|(zhì)量技術監督局監檢出廠，確保分氣缸質量萬無一失。分氣缸檢驗合格證明圖紙等。

分氣缸技術規格：
　介質為蒸汽時，應按《壓力容器規程》規定設計，并確定筒體直徑、材質及厚度，一般原則：筒體直徑應為最大接管管徑的2-2.5倍，一般可按筒體內流體流速確定，材質10-20#無縫管、Q235B、20g、16MnR板材卷制，接管數由工程設計決定。
1.設備規范
分氣缸的規格為DN200-DN1200，具體容器的容積由用戶確定，設計壓力一般為1.43MPa，設計溫度＜350℃，工作介質為蒸汽，容器類別為Ⅰ類壓力容器。
2、用戶有特殊要求時，可根據分氣缸用戶需要設計制造。

分氣缸技術參數：
1、提供流量、壓力、溫度參數。
2、提供進汽、出汽、疏水管道直徑、數量。
3、是否對分汽缸要求大小尺寸。
4、是否要壓力表、溫度表、安全閥

分氣缸特點：
1、規范化生產。B無論分氣缸產品大小其環縫均采用自動焊焊接工藝，產品美觀、安全可靠。
2、品種齊全，適用范圍廣。工作壓力最高可達16Mpa。

3、每臺分氣缸均按國家標準制造、檢驗與驗收。分氣缸出廠時由工廠檢驗合格后經當?shù)刭|(zhì)量技術監督局監檢出廠。確保分氣缸質量萬無一失。分氣缸檢驗合格證明圖紙等。
4、用戶有特殊要求時，可根據分氣缸用戶需要設計制造。

如何正確選擇分氣缸：
1、首先設計壓力符合要求,其次是分氣缸選材符合要求,
2、是看外觀。產品的外觀反映了一個其檔次和價值，
3、是看產品銘牌。在銘牌上應注明生產企業、監檢單位的名稱和生產日期，在銘牌的右上角是否有監檢單位印章
4、是看質量保證書。按國家相關規定，每臺分氣缸出廠都必須配有質量保證書一本，質量保證書是證明該分氣缸合格的重要證明
1、規范化生產。B無論分氣缸產品大小其環縫均采用自動焊焊接工藝，產品美觀、安全可靠。

分水器、集水器系列產品介紹：

分、集水器（manifold）是水系統中，用于連接各路加熱管供、回水的配、集水裝置。按進回水分為分水器，集水器。所以稱為分集水器或集分水器， 俗稱分水器。地暖、空調系統中用的分水器材質宜為黃銅、自來水供水系統 戶表改造用的分水器多為PP或PE材質。 供回水均設排氣閥，很多分水器供回水還設有泄水閥。 供水前端應設“Y”型過濾器。 供水分水管各支管均應設閥門，以調節水量的大小。

分水器常用于：
1. 地板采暖系統中的，分集水器管理若干的支路管道，并在其上面安裝有排氣閥，自動恒溫閥等，一般為銅質較多?？趶叫?，多位DN25-DN40之間。進口產品較多。
2. 空調水系統，或其它的工業水系統中的，同樣管理若干的支路管道，分別包括回水支路和供水支路，但其較大多位DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造公司，其需要安裝壓力表溫度計，自動排氣閥，安全閥，放空閥等，2個容器之間需要安裝壓力調節閥，且需要有自動旁通管路輔助。
3.自來水供水系統，分水器的使用有效的避免了自來水管理方面的漏洞，集中安裝、管理水表，并且配合單管多路使用降低了管材采購成本，而且極大的降低了施工時間，提高了效率。自來水分水器通過異徑直接連接于鋁塑主管道，在水表池（水表房）中集中安裝水表，做到一戶一表，戶外安裝、戶外查看。目前全國各地戶表改造正在大范圍進行中。
分水器在地暖系統中主要負責地暖環路中水流量的開啟和關閉，當燃氣鍋爐中的水經過主管道流入分集水器中，經過濾器將雜質隔離，之后將水均衡分配到環路中，經過熱交換后返回到集水回主杠，再由回水口流入的供熱系統中。
