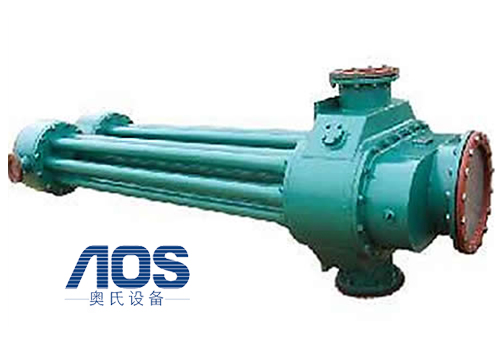

射水抽氣器
一、產品用途
該產品系射水抽氣器之最新型式，用于火力發電抽吸凝汽器真空和其它需要抽真空的設備之用。
適用范圍：3MW～600MW機組的舊水抽改造，汽抽改水抽，或者新機組配套使用。
二、特點
本型式射水抽氣器具有結構簡單，安全可靠，壽命長，噪音低投資少是真空泵投資的十分之一。
對工作水質要求低，通流部件采用特殊處理，不結鹽垢。
有很好的啟動性，能耗少，效率高，建立真空快。
可實現余速利用，抽吸軸封加熱器氣體。
三、產品規格及常規配套表：
抽氣器型號 | 抽氣量 （吸入室壓力0.004MPa） | 配套射水泵 | 適用于汽輪機組容量 | |
泵 | 電機 | |||
TDA－N3 | 7.0Kg/h | IS80-50-200A | Y160M1-2 | 3MW及以下 |
Q60m3/h H40m | 11KM | |||
TDA－N6 | 8.5Kg/h | IS100-65-200B | Y160L-2 | 6MW |
Q90m3/h H39m | 18.5KM | |||
TDA－N12 | 10.5Kg/h | IS100-65-200B | Y160L-2 | 12MW |
Q90m3/h H39m | 18.5KM | |||
TDA－N15 | 12.5Kg/h | IS125-80-200B | Y180M-2 | 15MW～25MW |
Q139m3/h H38m | 22KM | |||
TDA－N25 | 16Kg/h | IS125-80-200A | Y200L1-2 | 25MW～50MW |
Q150m3/h H44m | 30KM | |||
TD－18 | 22Kg/h | 200s-42 | Y225M-2 | 50MW（方案一） |
Q280m3/h H42m | 45KM | |||
TD－32 | 34Kg/h | 250S-39A | Y250M-4 | 50MW（方案二） |
Q420m3/h H37m | 55KM | |||
TD－40 | 40Kg/h | 250S-39 | Y280S-4 | 100MW～135MW |
486m3/h H39m | 75KM | |||
TD－60 | 60Kg/h | 250S-65A | Y315S-4 | 150MW |
Q540m3/h H50m | 110KM | |||
TD－90 | 90Kg/h | 350S-44A | Y315L1-4 | 200MW |
Q984m3/h H39m | 160KM | |||
TD－100 | 100Kg/h | 350S-44 | Y355M1-4 | 300MW（配二臺） |
Q1260m3/h H44m | 220KM | |||
TD－100 | 100Kg/h | 350S-44 | Y355M1-4 | 600MW（配三臺） |
Q1260m3/h H44m | 220KM | |||
四、技術說明
用戶提供機組容量舊抽氣器型號、技術參數，原射水泵、電機參數。
確定更換目的：是以提高真空為主，還是保持目前真空以降低耗功為主。
提供原抽氣器進水管徑、空氣管徑及標高，以便我方生產的射水抽氣器參照執行，安裝時方便省時，減少勞動強度。
改造前供方提供改造方案、效益分析報告一份、安裝圖一份，作為用戶參考文件。
五、安裝說明
抽氣器本體出廠前已經過0.5MPa水壓試驗和干空氣抽吸試驗，安裝后應確保連接法蘭，真空表接頭等處嚴密不漏。
抽氣器進氣管與凝汽器空氣管連接長度應盡量短，以降低抽氣阻力。
抽氣器安裝應垂直，各段在組合時應嚴格對中，支撐支架應穩固。
抽氣器安裝高度適中，減少壓力損失，排水管插入水箱深度以300mm為宜。
閉式循環因水箱水溫逐漸升高，需要定時補充冷卻水該冷卻水盡可能補到水泵進口處，充分發揮其冷卻效果。
開式循環其出口管應盡量短，彎頭最好不超過一只，并采用大半徑彎頭，其水平管段應向外傾斜，其傾斜度〉3/1000mm管道插入循環水出水管內應接有向出水方向的彎頭一只，以利氣水混合排出。
當每臺機組僅安裝一臺抽氣器時，空氣管路不必過高，當安裝兩臺抽氣器時，為避免水箱的水徑備用抽氣器逆止閥返入凝汽器其空氣連通管高度>13m。
